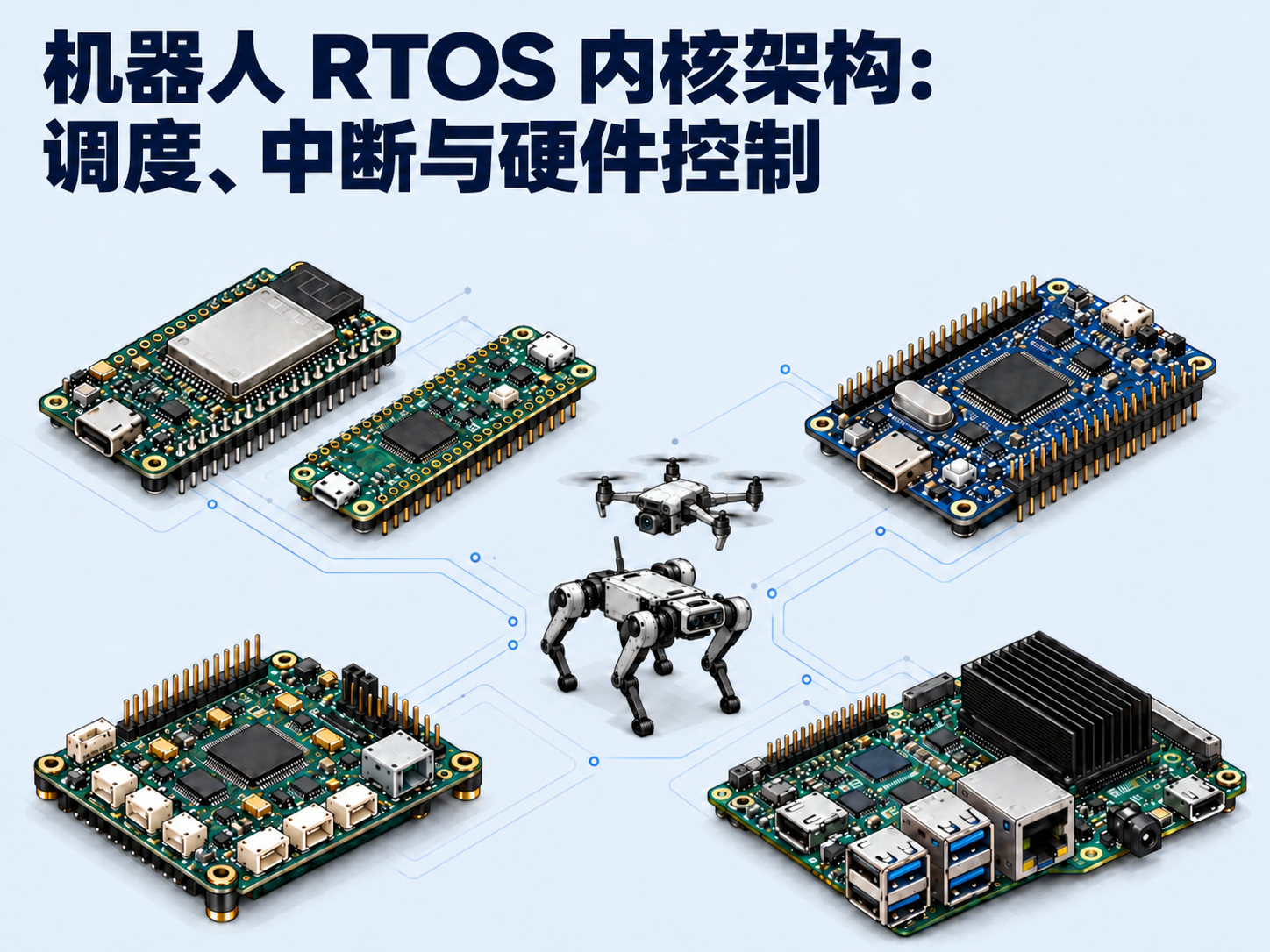

软件选择示例。板卡支持情况与 RT 内核可用性各不相同。
本文内容

本文内容

机器人需要正确的命令,而且命令必须在仍能发挥作用时到达。**实时操作系统(RTOS)**负责协调从传感到执行的工作。本文沿着一次关节修正,追踪传感器输入经过 RTOS 架构、最终成为硬件输出的全过程。

1. 处理器很快,机器人为什么仍然反应太迟?

四足机器人检测到不平整台阶,并算出正确的修正量

一台四足机器人踏上破损的铺路石。编码器报告关节角度发生变化,惯性测量单元(IMU)检测到机身旋转。控制器算出了修正量,但命令传向关节时,机器人仍在继续运动。

及时修正时,机器人仍能恢复平衡,关节就已响应;延迟修正时,关节尚未响应,姿态就已改变。图中同一台四足机器人在不平整台阶上分别保持平衡和发生倾斜。
可恢复时间窗口示意。实际余量取决于机器人、控制器和地形。

算对只是工作的一部分。基于先前姿态生成的命令,可能在姿态已经改变后才到达。

修正命令到达关节时,已经错过了需要它的时刻

假设本例要求执行器命令在传感器采样后的 1 ms 内生效。用 0.2 ms 算出答案,并不能证明整个响应过程都在时限之内。

一个采样,两条传递路径计算都正确,到达时间却不同
采样1毫秒截止时间1.5 ms
按时到达
0.6 ms
超时到达
1.3 ms
两条路径的计算都耗时0.2毫秒,差别在于等待和传递时间。
时间仅用于说明,并非基准测试。截止时间针对的是命令实际应用的时刻,而不仅是计算完成。
理解后续路径的四个术语这些时间数值表示什么
周期
计划更新之间的时间间隔
截止时间
允许完成的最晚时刻
响应时间
从采样到命令应用
抖动
不同更新之间的时间波动
示意图仅说明概念,不代表测量结果,也没有采用统一的数值刻度。

很短的平均响应时间可能掩盖偶尔发生的更新延迟。实时控制要求整条路径的耗时有足够严格的上限,并保持稳定。ROS 2 实时背景说明 详细解释了这一差别。

2. 控制器如何协调每一步

CPU、内存和驱动如何将传感器读数变成关节命令

在基于微控制器的嵌入式系统中,CPU 读取测量值、计算目标值,再调用驱动。驱动配置外设,外设则将信号传到执行器接口。

机器人硬件指南 介绍了电机、传动机构、传感器和关节负载如何共同决定执行器接口。

从软件到物理输出跟踪关节修正过程
  1. 01传感器IMU/编码器获取采样数据
  2. 02CPU + RAM控制任务计算目标值
  3. 03驱动程序寄存器写入配置传输
  4. 04外设定时器/CAN传递信号
  5. 05关节驱动器功率级应用命令
↶ 编码器/电流反馈形成闭环
CPU发出指令,外设产生信号,驱动器向电机供电。

PWM 驱动可以写入定时器的比较寄存器,随后由定时器生成脉冲,无需 CPU 逐个翻转信号边沿。总线驱动则负责准备传输,有时会借助 DMA。写入寄存器、完成传输、应用命令,是三个不同的时刻。

从指令层面看,内存映射寄存器是由外设总线解码的地址。CPU 的存储指令改变的是硬件状态,而非普通 RAM 变量。定时器可能只在下一次更新边界才锁存新的比较值;ST 定时器应用指南 解释了这种预加载机制。CAN 传输也必须等待总线访问权,然后由驱动器决定何时应用命令。这些等待并不由任务选择本身解决。

典型MCU控制器的内部不同地址,不同职责

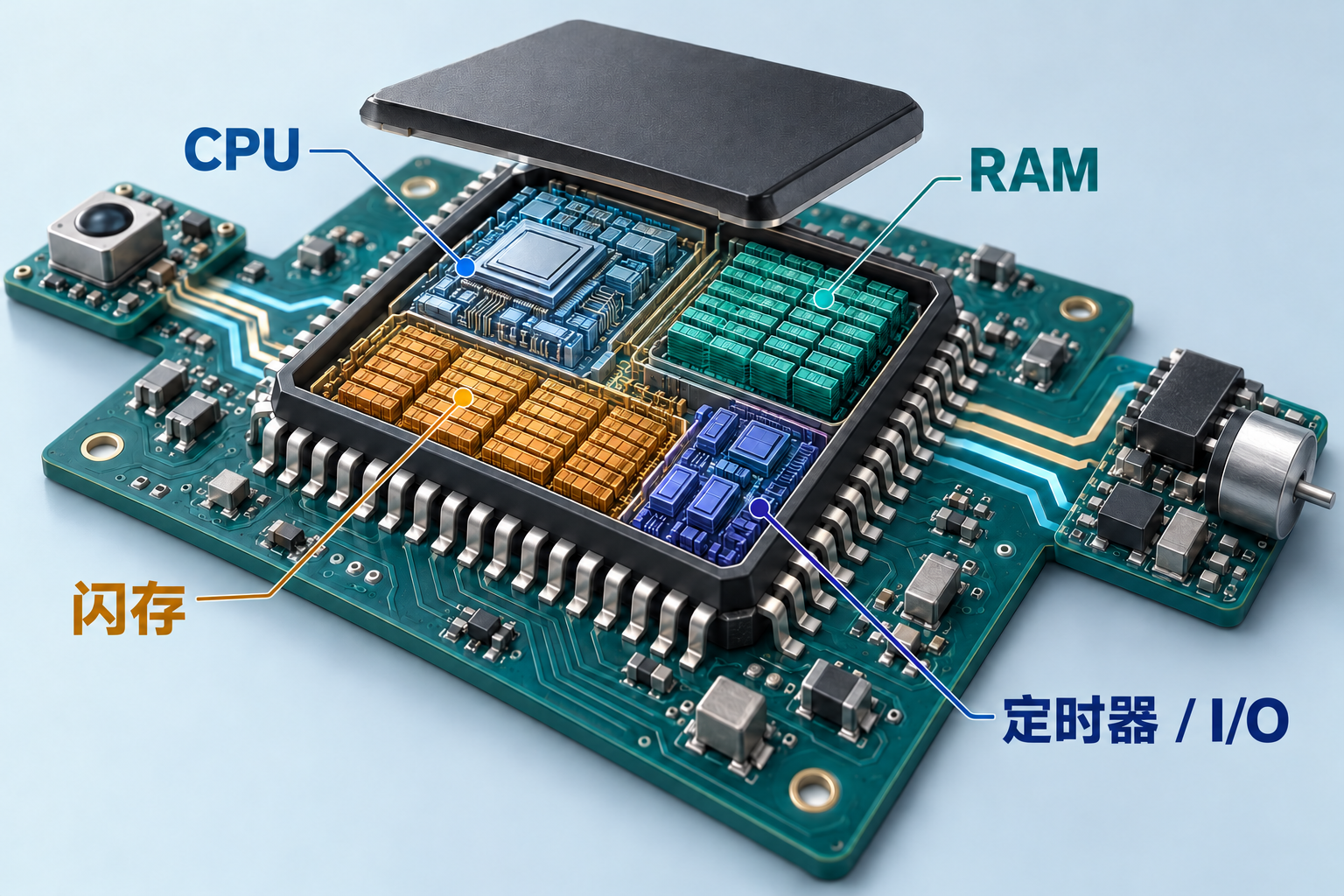

微控制器内部结构示意图:CPU执行指令,RAM保存工作状态,闪存存储固件,定时器和I/O产生外设信号。
存储闪存指令与常量
工作存储RAM采样数据、栈和缓冲区
控制I/O寄存器外设状态和配置
寄存器写入转化为物理信号
  1. 01CPU存储指令
  2. 02定时器比较寄存器
  3. 03PWM波形
  4. 04电机驱动器
这是功能示意图,并非实际芯片布局。CPU通过内存映射寄存器,以加载和存储指令访问外设状态。

控制引脚传递信号,电机驱动器提供工作功率,也可能自行运行更快的电流环。支撑物理 AI 的电子系统 介绍了外围电路与供电路径。

FreeRTOS:RAM布局示意为任务预留内存的两种方式
RAM:共同的容量限制
全局变量、缓冲区及其他存储
RTOS堆A 控制任务:栈和TCB其他内核对象和空闲空间
应用预留的存储空间B 遥测任务:栈和TCB
A 控制任务xTaskCreate()

配置的分配器从堆中提供 栈和TCB 。

B 遥测任务xTaskCreateStatic()

应用提供 栈数组和TCB存储空间。

栈
局部变量、函数调用和保存的CPU上下文
TCB:任务控制块
优先级、链表链接和指向已保存栈上下文的指针
每个任务都有独立的栈和TCB。 两个任务都可采用任一种创建方式。这只是容量分配示意,实际布局取决于构建配置。

每个任务都需要 RAM 来容纳执行栈和 TCB。栈保存函数调用状态和已保存的寄存器;TCB 告诉内核这些上下文存放在哪里。即使任务处于阻塞(Blocked)状态,其栈空间仍被保留。

FreeRTOS任务内存:布局示意每个任务需要两个对象,有两种提供方式
动态创建xTaskCreate()
配置的堆分配器分配任务存储空间
任务栈函数调用和保存的寄存器
TCB优先级、栈指针和链表链接
静态创建xTaskCreateStatic()
应用提供的存储空间这些对象无需从堆中分配
StackType_t[]预留的栈数组
StaticTask_t预留的TCB存储空间
仅计算示例栈768 个元素 × 4 字节 = 3,072 字节以 32 位 StackType_t 为例;TCB、队列和其他缓冲区还需额外内存。
两种方式都消耗 RAM。实际地址、栈增长方向、TCB 大小和分配器布局取决于移植端口与构建配置。这不是通用的 RAM 布局图。

在上游 FreeRTOS 中,xTaskCreate() 通过配置的分配器获取栈和 TCB;xTaskCreateStatic() 则接收应用提供的存储空间。两者都消耗 RAM,静态创建只是免去了这些对象的堆分配。上游 FreeRTOS 用 StackType_t 元素个数表示栈深度,而 ESP-IDF 的任务创建 API 使用字节。照搬栈大小前,应核对任务 API 和 IDF 移植端口的差异 。

内存预算有助于理解平台分工。小型 FreeRTOS 内核与 Linux 系统承载的服务不同。用数据选芯片之前,先比较每项数据究竟包含什么。

软件占用空间 · 公开参考数据FreeRTOS 与 Linux 的内存需求不同
这些示例来自不同构建,并非同等条件下的性能或体积对比
统计范围FreeRTOS 参考数据嵌入式 Linux 参考数据
内核代码 / 存储空间约 9–18 KBRichard Barry 在 2022 年给出的可用内核配置数据。FreeRTOS 体积讨论 ↗约 2–4 MBBootlin 在 2017 年演讲中给出的嵌入式内核存储空间参考。Bootlin 内核体积参考 ↗
公开示例中的 RAM 用量21,944 字节 约 22 KB一个 STM32F3 Crane 应用的示例,包含栈、缓冲区、对象和应用数据。2026 年研究 · 表 11 ↗32 MB 或更多2022 年针对较为实用的小型 Linux 系统给出的参考;极简系统可能使用更少内存。Bootlin RAM 参考指南 ↗
Linux + PREEMPT_RT 呢? 这些 Linux 数据并非 RT 构建的测量结果。应评估实际内核、驱动、用户空间及需锁定的工作内存;启用 RT 后的内存增量并不固定。
这是参考数据,不是最低要求。 编译器、架构、功能、库和应用存储都会影响结果。Linux 内核镜像与完整固件应用的统计范围不同,不能用表中的数据计算同等条件下的体积比。

内存选择:MCU 固件、Linux 与分配方式

在 MCU 嵌入式系统中,片上 SRAM 存放任务栈、采样数据和缓冲区,固件通常存放在闪存中。带外部 DRAM 和 MMU 的应用处理器可以支持 Linux 进程、虚拟内存和更庞大的驱动体系。无论哪种平台,单凭内存容量都无法保证时序。

应在循环开始前准备好关键工作内存。FreeRTOS 支持静态或动态对象分配 ,但栈、队列和缓冲区的大小仍需开发者确定。堆管理指南 说明了不同的内存管理方案。

RTOS 内核内部:任务、中断与调度如何协同

RTOS 是一种操作系统类别。 FreeRTOS 和 Zephyr 是提供调度与同步机制的具体实现。开发者配置这些机制,并实现自己的应用任务。

组织相同工作的两种方式从顺序调用到等待事件的任务
超级循环
采样控制通信
按顺序重复执行。某个调用耗时过长,会延迟后续调用。
RTOS
传感器任务控制任务遥测任务
事件使任务进入就绪状态,调度器选择可运行的工作。
两种设计都需要约束执行时间。RTOS 提供任务执行与同步机制。

为说明 FreeRTOS 任务调度,本文采用抢占式单核配置。控制任务等待新数据时,传感与遥测各自拥有执行上下文。

一个控制任务阻塞 → 就绪 → 运行
阻塞等待采样数据
采样数据 / 事件
就绪可在 CPU 上运行
允许调度执行
运行CPU 执行任务
运行 → 阻塞 等待下一个采样数据运行 → 就绪 被其他可运行任务抢占
就绪表示可以运行,并不表示正在执行。阻塞任务首先需要满足其等待条件。

内核在**任务控制块(TCB)**中保存任务状态。pxTopOfStack 指向已保存的上下文,uxPriority 决定优先级,链表项将任务连接到状态链表和事件链表。RTOS 上下文切换会从保存的执行位置恢复任务。

简化的单核 FreeRTOS保存的状态让调度器判断哪些任务可以运行
任务控制块(TCB)

优先级 3 + 就绪 / 等待链表链接

保存的栈指针
控制任务的栈 · RAM局部变量 · 函数调用
保存的 CPU 上下文
就绪任务 · 优先级从高到低
P3控制← 已选中
P2传感器处理
P1遥测
P0空闲
TCB 指向保存在任务栈中的上下文。 允许切换时,调度器选择符合条件且优先级最高的就绪任务。优先级数值仅用于说明。

允许切换时,调度器选择符合条件且优先级最高的就绪(Ready)任务。如果高优先级任务从不阻塞,就可能让低优先级工作一直得不到执行。可参阅 FreeRTOS 任务实现 。

在单核模型中,就绪链表按优先级索引。任务因等待队列而阻塞时,会从就绪集合移除并登记为等待者;设置有限超时还需要管理延时链表。事件或超时发生后,它才重新具备运行资格。内核会保护这些链表更新,防止中断看到只修改了一半的调度结构。某些配置使用针对移植端口优化的位图查找优先级,但并非所有芯片都使用同一种算法。

现在让传感器触发数据就绪中断。下图展示完整交接过程:就绪(Ready)还不等于运行(Running)。

完整交接 · 五个阶段从传感器中断到控制任务
  1. 1
    等待
    控制
    阻塞
    CPU
    遥测任务

    控制任务等待新采样数据,此时低优先级的遥测任务可以使用 CPU。

  2. 2
    中断
    控制
    阻塞
    CPU
    传感器 ISR

    数据就绪中断抢占任务执行,ISR 确认并处理传感器事件。

  3. 3
    唤醒
    控制
    就绪
    CPU
    传感器 ISR

    可在 ISR 中安全调用的内核操作唤醒控制任务。任务已可运行,但 ISR 仍在执行。

  4. 4
    切换
    控制
    就绪
    CPU
    PendSV / 上下文切换

    当高优先级异常允许切换时,移植端口保存原任务的上下文,并恢复所选任务。

  5. 5
    运行
    控制
    运行
    CPU
    控制任务

    异常返回后恢复控制任务,它便可读取采样数据并计算关节修正量。

这是启用抢占且满足内核 API 中断优先级规则的 Cortex-M 示例。 无需等待时钟节拍边界。就绪仍不等于运行。

在 Cortex-M4F 移植端口上,切换请求可以将低优先级异常 PendSV 置为挂起。硬件先保存异常帧,然后由移植端口保存剩余任务上下文、选择另一个 TCB,并恢复该任务。进程栈指针(PSP)指向任务栈,处理程序代码则使用主栈指针(MSP)。

Cortex-M4F 示例 · 基本整数帧上下文切换会改变所用的已保存栈指针
切出任务的栈 · PSP
硬件异常帧R0–R3 · R12 · LR · PC · xPSR
移植端口保存的任务上下文R4–R11 · EXC_RETURN
TCB.pxTopOfStack → 已保存的上下文
  1. 保存PendSV 将其余寄存器保存到切出任务的栈中。
  2. 选择vTaskSwitchContext() 在内核保护下选择下一个可运行任务。
  3. 恢复加载下一个 TCB 的栈指针,恢复移植端口保存的寄存器。
  4. 返回异常返回时恢复硬件帧,从保存的 PC 位置继续执行。
PSP
任务栈指针
MSP
处理程序栈指针
BASEPRI
中断优先级屏蔽阈值
这是概念顺序,不是汇编代码。使用浮点运算可能增加需保存的状态;对齐和 FPU 延迟压栈也会影响帧结构。ESP32 使用不同的移植端口。

选择下一个任务时,移植端口会提高 BASEPRI,屏蔽那些可能访问内核数据的中断优先级。更紧急的中断可以保持启用,但不得调用相关 FreeRTOS API。PendSV 处于挂起状态,并不意味着它能强行打断正在运行的更高优先级处理程序来切换任务。这里专指 Cortex-M4F 移植端口 ,并非 ESP32 的 Xtensa 或 RISC-V 汇编实现。

优先级切换与同优先级轮转抢占与时间片轮转是两回事
抢占
遥测 P1控制 P3 被唤醒 → 运行
高优先级任务可以在两个节拍之间接管 CPU。
时间片轮转
任务 A · P1任务 B · P1任务 A · P1
相同优先级的就绪任务在节拍到来时轮流执行。
节拍也推动超时计时。调度器可以独立于周期性时间片轮转来响应事件。

抢占可以在两个节拍之间响应事件。时间片轮转则在节拍到来时,让同优先级的就绪任务轮流运行。两者有独立的 FreeRTOS 配置开关 。

上下文切换内部:寄存器、栈与其他调度器

Cortex-M 异常会保存一部分 CPU 上下文。移植端口保存剩余任务上下文及其栈指针,异常返回时恢复所选任务的指令执行。Memfault 的讲解 涵盖 PSP/MSP、异常帧、BASEPRI 屏蔽和浮点上下文。

ISR 必须使用适当的 ISR 安全内核操作,并在 API 或移植端口要求时请求切换,无需等待下一个节拍。在适用的 Cortex-M 端口上,优先级高于 API 调用许可阈值的中断不得调用 FreeRTOS API。

FreeRTOS 任务管理示例 进一步介绍了单核模型。Zephyr 调度 则提供不同的就绪队列实现,以及协作式和抢占式线程类别。

队列、信号量与互斥锁如何协调任务和共享资源

这里的 RTOS 任务同步有两项工作:传递传感器采样数据,以及唤醒等待中的控制任务。应根据跨越任务边界的内容选择内核对象。

按语义选择对象数据、可用数量,还是所有权?
任务间通信与资源保护
内核对象承载内容机器人中的用途
队列数据缓冲的消息带时间戳的传感器采样数据
二值信号量0 或 1一个可用许可传输完成信号
重复事件可能合并
计数信号量0 … N多个许可统计可用缓冲区槽位
互斥锁所有权资源独占访问保护任务级总线访问
基本优先级继承
信号量是包含计数和等待任务状态的同步对象,不是承载数据的 FIFO 队列。互斥锁也不是用于 ISR 通知的对象。

采样数据可用后,等待接收的任务可以从阻塞(Blocked)转为就绪(Ready),随后才是获得 CPU 执行权。信号量传递的是可用状态,并不携带采样数据本身;互斥锁还包含所有权和基本优先级继承。

FreeRTOS 的队列由环形数据缓冲区、元素计数,以及等待发送或接收的任务链表组成。发送时会复制指定元素大小的字节,并可能唤醒一个等待中的接收任务。信号量使用大小为零的数据元素来复用队列机制:关键是计数和等待链表,而不是数据缓冲区。互斥锁还会跟踪持有者,以便内核暂时提高该任务的优先级。队列实现 具体展示了这些关系。

队列数据新鲜度、事件计数与所有权

二值信号量最多保留一个许可,因此重复事件可能合并。计数信号量跟踪多个可用许可。FreeRTOS 也提供任务通知;如果其语义符合事件需求,它很适合只有一个接收任务的场景。

需要决定控制队列满时,是拒绝新数据、覆盖旧数据,还是报告溢出。积压的旧数据可能不如最新的一份完整采样有用。使用指针传递消息时,还必须明确缓冲区所有权。可参阅队列示例 和队列/信号量共用实现 。

3. 为什么关键修正仍可能延迟

已就绪的控制任务为什么不能总是立即运行

高优先级任务可能已具备运行资格,却仍无法接管 CPU;也可能还在等待某项依赖。仅提高任务优先级,并不能自动消除这两类等待。

两种不同的等待就绪但延迟执行,不等于阻塞
就绪任务可以运行

CPU 正在执行受保护操作或中断处理,任务必须等待调度。

受保护操作切换控制
阻塞任务暂时不能运行

所需采样数据、资源或超时条件尚未满足。

等待资源到位就绪
优先级用于在可运行任务中进行选择。 它不能消除依赖,也不能让 CPU 的受保护区间变得可抢占。

临界区、中断屏蔽、调度器挂起和 ISR 执行都可能推迟任务调度,FreeRTOS 也不例外。受保护操作并没有特殊的“最高任务优先级”,它只是暂时限制了可以切换任务的时机。

为什么仅靠任务优先级还不够哪种机制阻止了执行交接?
内核延迟来源及其对控制执行的影响
机制CPU 或内核的行为控制任务在等什么
非 RT Linux 自旋锁spin_lock() 会禁止本地任务抢占;IRQ 可能仍保持启用。受保护区间结束,随后允许重新调度。
中断屏蔽被屏蔽的中断源暂时无法进入处理程序。解除屏蔽、处理事件以及随后的调度执行。
ISR 执行处理程序上下文占用 CPU,不参与普通任务选择。可以进行异常返回或上下文切换的时机。
调度器挂起vTaskSuspendAll() 会推迟任务切换,但本身不会屏蔽中断。调度器恢复以及延后的管理处理。
互斥锁依赖任务因等待另一任务持有的资源而阻塞。持有者继续执行并释放资源;优先级继承可减少其他任务的干扰。
前四种机制可能推迟调度或事件交付。等待互斥锁的任务会保持阻塞,直到依赖解除。受保护操作并不是一种特殊的最高优先级任务。

假设在未启用 PREEMPT_RT 的 Linux 上,某个驱动持有 spinlock_t。已启用的中断可以唤醒更高优先级的控制线程,并设置重新调度请求。但中断返回后,CPU 仍可能需要先完成驱动的受保护区间,才能切换。控制线程虽已就绪,剩余受保护操作仍必须计入其响应时间预算。

FreeRTOS 的 vTaskSuspendAll() 不等于屏蔽中断:ISR 仍可执行,但任务切换要等调度器恢复并处理延后的工作。Cortex-M 临界区则使用移植端口特有的中断屏蔽。提高任务优先级无法撤销这两种机制。Linux 锁规则 解释了相关自旋锁与 IRQ 的区别。

优先级继承 · 一个 CPU · 一把互斥锁让互斥锁持有者借用高优先级任务的优先级
3高机器人控制
2中日志记录
1低设备配置

数值越大,优先级越高

低优先级任务持有互斥锁。 高优先级任务请求获取锁,进入 阻塞。
无优先级继承中优先级任务已就绪,优先于低优先级任务
CPU 执行顺序
  1. 中 · 2执行日志记录
  2. 低 · 1完成 + 解锁
  3. 高 · 3获取互斥锁 + 控制
高优先级任务等待中优先级任务的工作 + 低优先级任务的剩余工作
有优先级继承内核提升低优先级任务的优先级: 1 → 3
CPU 执行顺序
  1. 低 · 1 → 3完成 + 解锁
  2. 高 · 3获取互斥锁 + 控制
  3. 中 · 2稍后执行日志记录
高优先级任务等待仅等待低优先级任务的剩余工作;中优先级任务无法抢占它
由于高优先级任务正在等待互斥锁,持锁的低优先级任务会暂时继承它的优先级。 本例中,低优先级任务在解锁后恢复为优先级 1。方块表示执行顺序,不表示持续时间。

对于支持优先级继承的互斥锁,持有者会暂时继承等待它的高优先级任务的优先级,使其更容易完成工作并释放资源。它不会消除临界操作、解决死锁,也不能为永不响应的设备设定有效等待上限。

内核保护、中断优先级与多核锁

在非 PREEMPT_RT 的 Linux 配置中,获取普通自旋锁会禁止该 CPU 上的任务抢占。禁用 IRQ 的变体还会增加本地中断屏蔽。Linux 锁规则 区分了这些机制。

任务优先级与硬件中断优先级是两回事。移植端口的屏蔽阈值决定哪些中断可以调用内核。在多核系统中,仅有本地保护未必能保护其他 CPU 也可访问的资源。

应限制资源持有时间,并分析锁链。FreeRTOS 资源管理章节 说明了互斥锁所有权与基本优先级继承。

FreeRTOS 与桌面 Linux 有何不同,PREEMPT_RT 又改变了什么

比较 RTOS 与 Linux 时,必须考察完整响应路径。两种内核都会管理任务状态、优先级、抢占和中断,区别在于配置后的系统如何控制整条路径中的干扰。

内核架构 · 三种系统配置控制任务与硬件之间有什么?
FreeRTOS单核 MCU 示例
高优先级控制任务
FreeRTOS 内核
  • TCB + 按优先级组织的就绪链表
  • 选择符合条件的最高优先级任务
  • ISR 安全 API 唤醒任务
  • 仍存在的延迟: 临界区可能推迟切换
未启用 PREEMPT_RT 的 Linux抢占模型因配置而异
已配置的控制线程
Linux 内核
  • SCHED_FIFO / SCHED_RR 可用
  • 硬中断处理可能推迟调度
  • spinlock_t 禁止本地任务抢占
  • 仍存在的延迟: 受保护路径会推迟切换
Linux + PREEMPT_RT相同的 Linux 应用平台
已配置的 RT 控制线程
Linux RT 内核
  • 大部分 IRQ 工作在线程中执行
  • spinlock_t 使用基于 RT 互斥锁的优先级继承
  • 更多内核路径变得可抢占
  • 仍存在的延迟: raw 锁和底层路径仍受保护
三者都通过驱动 → I/O → 执行器访问硬件
抢占允许交接执行权,但不会消除工作本身。 FreeRTOS 有自己的调度器;PREEMPT_RT 改变的是 Linux。
PI 指优先级继承。三者都仍需约束中断、锁、执行和设备延迟。

PREEMPT_RT 是 Linux 的一种配置,不是 FreeRTOS 功能。 它通过线程化中断和支持优先级继承的可睡眠锁,将更多内核工作纳入调度器控制。

典型的线程化 IRQ 路径保留一小段硬中断入口处理,用于确认或屏蔽中断源,再唤醒 IRQ 线程。该线程依据调度策略和优先级竞争执行。PREEMPT_RT 将普通 spinlock_t 改为基于 RT 互斥锁的实现:竞争者可以睡眠,优先级继承帮助持有者继续执行。raw_spinlock_t、底层入口路径和其他显式保护区间仍不可抢占。详见 RT 内核的差异 。

示意时间轨迹 · 非基准测试结果计算相同,等待时间预算不同
采样 · 70 µs等待 · 可变计算 · 200 µs传输 + 应用输出 · 210 µs

刻度:0–1,500 µs · 虚线:1,000 µs 截止时间

未启用 PREEMPT_RT 的 LinuxSCHED_FIFO 控制线程
等待 800 µs总计 1,280 µs · 超时 280 µs
Linux + PREEMPT_RTSCHED_FIFO 控制线程
等待 120 µs总计 600 µs · 余量 400 µs
FreeRTOS高优先级任务 · 已启用抢占
等待 120 µs总计 600 µs · 余量 400 µs
本例只改变等待时间额度。实际执行顺序与延迟取决于硬件、配置和负载;此图不代表性能排名,也不构成保证。

在合理配置的 PC 上,实时 Linux 可以承担机器人控制。不能直接假定普通 Ubuntu 满足严格时限,也不能对未经验证的 FreeRTOS 系统作出同样假定。开源许可证与这一时序问题无关。

即使调度已允许执行,内存仍可能带来额外延迟。使用虚拟内存时,指令可能因页面需要分配、写时复制或文件/交换区读取而触发缺页异常,只有其中一部分涉及存储设备。典型 MCU FreeRTOS 系统使用常驻内存而不采用按需分页,但分配、闪存/缓存访问、总线和设备仍可能导致停顿。

内存驻留是独立的时序问题就绪任务仍可能等待内存
典型的 MCU FreeRTOS
  1. 已预留 RAM
  2. 复用任务栈与缓冲区
  3. 没有按需分页引起的缺页步骤
Linux 虚拟内存访问
转换虚拟地址
已驻留 + 允许访问访问 RAM
或
可恢复的缺页异常分配、复制或读取页面 → 重试指令
准备 Linux 控制内存: 预分配 → 预触页 → 锁定所需映射 → 复用。仅发生 TLB 未命中不等于缺页,也并非所有缺页都要读取存储设备。
非法访问则可能直接失败。 静态创建与内存驻留是不同问题。 PREEMPT_RT 不会消除缺页;MCU 内存也仍可能因缓存、总线或设备而停顿。

Linux 控制线程应在循环开始前准备关键缓冲区和栈页,对所需映射预先触页,并在检查错误和限制的前提下使用适当的内存锁定。mlockall() 不会让未来的分配或写时复制变得毫无影响。PREEMPT_RT 本身也不会消除缺页异常;内存锁定手册 解释了这些限制。

Linux 优先级、缺页异常与 PREEMPT_RT 的权衡

Linux 提供普通应用调度策略,也提供 SCHED_FIFO、SCHED_RR 等实时策略。nice 值不能代替这些策略的配置。调度手册 定义了相关接口。

地址变为可用之前,缺页异常可能先引入额外工作。应预分配关键内存、预先触页,并在检查失败和限制的前提下使用适当的内存锁定。mlockall() 有助于保持内存驻留,但不能解决 CPU、锁、缓存或设备延迟。

线程化工作和不同的锁机制,可能在某些负载下增加开销或降低吞吐量。优先级、中断分配、电源管理、CPU 分配和驱动都需谨慎处理。成本取决于工作负载,不是固定百分比。可参阅 RT 理论 、内核差异 和硬件限制 。

现在给整个修正过程分配统一的时间预算,分别为传感、干扰、计算、传输和输出生效设定上限,并计入打断计算的高优先级工作。

示意时间预算 · 两个完整示例修正过程能承受多久的等待?
采样 70 µs计算 200 µs传输 120 µs应用输出 90 µs

固定阶段 480 µs + 等待 120 µs = 总计 600 µs

在 1,000 µs 截止时间内 · 余量 400 µs

固定阶段 480 µs + 等待 800 µs = 总计 1,280 µs

超过 1,000 µs 截止时间 · 超时 280 µs

采样 + 等待/干扰 + 计算 + 传输 + 应用输出 ≤ 截止时间。固定阶段合计 480 µs。 两个示例只改变等待时间额度。

这是时间预算模型,不是机器人仿真,也不是实测保证。有效上限必须来自实际系统。

等待 120 µs 时,示例总耗时为 600 µs,距离 1,000 µs 截止时间还剩 400 µs。等待 800 µs 时,固定工作相同,但总耗时变为 1,280 µs,即超时 280 µs。这些是教学示例数值,不是板卡实测数据。

让输出生效的时点可观测一个事件,六个时间戳
  1. 0 µs获取采样数据传感器时间戳
  2. 70 µs进入 ISRGPIO / 跟踪标记
  3. 190 µs控制开始任务标记
  4. 390 µs计算结束驱动调用边界
  5. 510 µs传输完成总线抓取
  6. 600 µs输出生效驱动器 / 输出标记
600 µs − 0 µs = 总响应时间。只看任务启动延迟,会漏掉计算与输出交付。
这是与默认时间预算对应的示意轨迹。如何观测命令生效,取决于执行器接口。

应测量实际输出生效的边界。单看调度延迟,无法知道驱动器何时应用命令;一次运行中观察到的最大延迟,也不能证明最坏情况上限。

在硬件上验证完整路径

为传感器采集、ISR 入口、任务开始、计算结束、传输完成和输出生效分别记录时间戳。GPIO 标记与逻辑分析仪可以辅助测量,但标记必须对应同一事件,并明确时钟域。还应对竞争的通信、存储和中断施加负载。

Canonical 的 cyclictest 指南 测量的是路径中与调度相关的部分。Linux 实时应用监视器 有助于在支持的内核上诊断缺页与等待模式。ROS 2 实时背景说明 、PREEMPT_RT 内部机制 和 Zephyr 互斥锁文档 提供了更深入的解释。

4. 从本地控制到完整机器人

构建控制固件,并通过自定义 SDK 对外开放

选择 FreeRTOS 还是 Linux,应从负责感知和动作的硬件出发。RAM、CPU 架构、外设驱动和时序要求共同决定哪些软件能够承担工作。下面针对受支持的目标平台,各列出两种选择示例。

硬件容量 ≠ 软件占用空间什么软件适合什么芯片?
每个平台列出两种软件示例;应用角色说明硬件的使用方式
芯片 / 开发板两种软件选择适用原因机器人角色与硬件依据
ESP32 / S3 / C3无线 MCU
片上 SRAM 为数百 KB,容量因芯片而异。
  1. ESP-IDF FreeRTOS
  2. Zephyr
精简的任务内核为 栈与无线缓冲区留出空间。IDF 集成芯片驱动和服务。无线传感 / 机器人 I/O。 无线模块交换数据,定时器与 GPIO 处理本地信号。
RP2040 / RP2350Pico / Pico 2 MCU
264 KB / 520 KB SRAM ↗
  1. 裸机 C/C++
  2. FreeRTOS
裸机代码避免了内核任务开销;FreeRTOS 在 SRAM 内提供 调度与同步 功能。编码器 / 脉冲生成。 PIO、定时器和 DMA 可采集或生成信号,无需 CPU 处理每个边沿。
STM32 F4 / F7 / H7Cortex-M MCU 系列
闪存与 SRAM 容量因型号而异。
  1. FreeRTOS
  2. Zephyr
可配置的 MCU 内核无需完整的 Linux 进程环境,即可组织 控制、传感与通信 任务。电机 / 关节控制器。 ADC、定时器、DMA 和总线将反馈采样与执行器命令连接起来。
Nordic nRF52840无线 Cortex-M4 MCU
256 KB RAM · 1 MB 闪存 ↗
  1. nRF Connect SDK 中的 Zephyr
  2. 裸机 + nrfx
Zephyr 集成无线服务;独立驱动适用于 更简单的外设固件。两者都需要规划 RAM 用量。电池供电传感器。 无线和休眠模式适合间歇采样;裸机 nrfx 本身并不是 Bluetooth 协议栈。
STM32F765Pixhawk 4 飞控
512 KB RAM · 2 MB 闪存 ↗
  1. PX4 + NuttX
  2. ArduPilot + ChibiOS
针对特定板卡的飞行固件将 RTOS 与 传感器驱动、任务栈和缓冲区结合使用。无人机姿态稳定。 IMU 采样、估计与控制共同生成及时的 ESC 命令。
BCM2712Raspberry Pi 5 应用 SoC
GB 级外部 DRAM ↗
  1. Raspberry Pi OS
  2. Ubuntu Linux
MMU 和外部 DRAM 支持 进程、虚拟内存、文件系统和 Linux 驱动。ROS 2 / 摄像头 / 网关。 多核计算和摄像头/网络 I/O 支撑主机并发工作负载。
NVIDIA OrinJetson CPU / GPU 模块
GB 级 DRAM,容量取决于模块。
  1. Jetson Linux
  2. Jetson Linux + PREEMPT_RT
Linux 提供 GPU 和设备服务;在受支持的版本中,RT 内核会改变 CPU 调度与中断处理 机制。视觉 / AI 推理。 GPU 处理图像帧和张量;CPU 实时调优并不能约束所有 GPU 操作的时限。
Intel / AMDPC 应用处理器
外部 DRAM + MMU。
  1. Ubuntu Linux
  2. Ubuntu + PREEMPT_RT
广泛的进程和驱动平台承载大型应用;RT 配置减少 内核引起的等待。开发 / 规划 / 经验证的控制。 CPU 能力支撑复杂工作负载;直接控制仍需合适的 I/O 和时序验证。
内存容量只是一个约束,并非完整的选型规则。 硬件数据表示可用内存,而非 OS 所需内存。应核对具体板卡、移植端口、驱动和版本;示例应用仍需实测时序。

为传感和反馈控制设定明确的唤醒条件、优先级、执行时间上限,并提供足够的栈。不要让解析、网络通信、日志和存储工作长期占用关键循环所需的资源。

本地 RTOS 固件 · 数据流示意将通信与控制循环分开
输入命令主机消息到达时
命令任务解析并验证 SDK 命令
最新目标值固定大小的邮箱示例:30°
最新目标值 → 控制任务读取最新有效目标值
本地控制每次按计划更新时
传感器采样数据实测关节位置示例:27°
控制任务目标值 − 实测值 = 3° 误差计算修正量
驱动 → 关节应用执行器命令
控制任务 → 状态快照发布实测状态的副本
输出反馈低优先级遥测任务
状态快照实测位置、状态与时间戳
遥测任务向主机 SDK 发送反馈
控制过程不等待新消息,也不等待遥测。 过期目标值按配置的超时策略处理。
箭头表示 任务间的数据交接。邮箱和快照访问必须在有限时间内完成;耗时的解析或遥测不能占用控制循环所需的资源。

内核提供调度与同步,固件提供控制行为和驱动,自定义 SDK 则向外公开命令与实测状态。

前面的中断交接过程,可以写成下面这个简短的 FreeRTOS 模式。单元素队列保留最新的完整采样数据。应先创建队列和任务,再启用中断,并通过耗时有界的硬件路径获取采样。

Cortex-M / FreeRTOS 应用模式缩短采集过程,在专用任务中运行控制。
中断上下文
void sample_isr(void) {
  BaseType_t wake = pdFALSE;
  Sample s = read_ready_sample();
  xQueueOverwriteFromISR(
    sample_q, &s, &wake);
  portYIELD_FROM_ISR(wake);
}

复制一个已完成的采样数据;高优先级任务被唤醒时请求切换。

任务上下文
void control_task(void *arg) {
  Sample s;
  for (;;) {
    xQueueReceive(sample_q, &s,
                  portMAX_DELAY);
    Target t = target_snapshot();
    Command u =
      control_step(s, t);
    actuator_write(u);
  }
}

采样间隔内阻塞等待,使用一致的目标值和耗时有界的输出路径。

配置前提: 单元素队列、符合 ISR API 要求的中断优先级、已初始化的硬件,以及耗时有界的辅助函数。实际控制器还需加入数据新鲜度检查、超时和故障处理。
这是示意性的 C 代码模式,不是完整固件。类型和应用辅助函数已省略;ISR 采集不能暗含阻塞式总线事务。让出执行权的宏因移植端口而异。

ISR 复制一份已完成的采样数据,并在需要时请求切换。任务在等待期间不消耗 CPU,随后读取一致的目标快照、计算下一次输出,再调用驱动。包含多个字段的目标值,应通过消息传递或耗时有界的任务级锁,复制为一个一致版本;不要在慢速 I/O 期间一直持有这把锁。

对于周期循环,应使用合适的定时器或 xTaskDelayUntil(),避免反复使用相对延时而累积工作耗时。节拍分辨率必须匹配周期;小于一个节拍的时序要求,需要合适的硬件计时源。

在现有内核配置中设置 configUSE_PREEMPTION、优先级范围、分配选项和栈大小,再实现任务及其同步。通常应配置和移植调度器,而不是自行编写就绪链表选择逻辑。在支持的双核 ESP-IDF 配置中运行 ESP32 上的 FreeRTOS 时,调度器还会考虑核心亲和性。将任务固定到某个核心,并不能隔离共享内存或总线;本地中断屏蔽也不会停止另一个核心。共享数据需要使用目标平台支持的跨核同步机制。

接口约定示例,并非厂商 API发送意图,返回实测状态。
命令 → 控制器
关节
joint_3
position_rad
0.15
sequence
42
有效期
定义的有效时间窗
控制器 → 主机
实测位置
弧度
采样时间戳
声明的时钟域
已应用的序列号
使用了哪条命令
状态
新鲜 / 过期 / 故障
记录取值范围、队列策略、确认响应、单位、时钟同步和超时行为。
确认响应可以证明收到命令,却未必能证明关节何时应用了目标值。

定义单位、接受范围、时间戳、序列号、确认响应、新鲜度和超时行为。收到命令,并不等于已经执行了物理动作。

在通信边界上,应明确序列化方式,包括字段宽度、字节序、帧格式及必要的完整性检查。不要直接发送 C 结构体,因为主机端的填充布局可能不同。控制器验证数据包、发布完整目标值,并报告实际应用的序列号。超时后可以选择适合机构的预定义保持、渐降或故障响应。SDK 应公开这个状态,而不是把接收成功包装成运动成功。

开发定制机器人时,应将这些接口与传感、执行器集成一同确定范围。VoicePing 的定制机器人开发 从任务及其运行环境出发。

ESP-IDF、上游 FreeRTOS 与多核选择

ESP-IDF 集成了自己的 FreeRTOS 实现、驱动和启动路径。受支持的多核目标还需考虑亲和性与共享资源。上游 FreeRTOS 也支持 SMP,因此不必手工实现全部多核调度。

应遵循对应目标与版本的 IDF 文档 。核心绑定可以减少部分竞争,但不能隔离共享总线、内存或中断的影响。定义时钟同步,并明确时间戳表示采集时刻还是发送时刻,再验证配置后的系统。

内核如何成为产品平台。 定制可以发生在内核移植端口、应用固件或外部 SDK 边界。企业无需重写调度器,也能做出自己的控制器。

有文档依据的产品示例 · 不同定制层次复用内核,在其基础上构建产品。
01 · 内核 + 平台Espressif受支持 ESP 目标上的 ESP-IDF
FreeRTOS目标移植端口 + SMP 集成 + 硬件驱动应用任务 + 网络 / 外设服务

开发者定制的内容任务优先级、亲和性、缓冲区、 同步和应用行为。

02 · 控制固件BitcrazeCrazyflie 飞行应用
FreeRTOS 任务传感器就绪 → 估计器 → 控制器 → 电机输出设定值、参数、日志 + 板级支持

开发者定制的内容控制算法与驱动、 平台配置和应用模块。

03 · 机器人 SDKUnitree公开的 SDK2 Go2 接口
rt/lowcmd → 机器人qdqkpkdtaurt/lowstate → 应用

开发者定制的内容主机控制逻辑使用 电机目标值和实测状态。 SDK 并未说明关节控制器使用的 OS。

内核适配、应用固件和主机 SDK 属于不同层次。字段与主题名称来自所引用的 Go2 示例,不同型号的接口可能不同。

Espressif 公开说明了针对其硬件的 FreeRTOS 实现与集成方式。Bitcraze 的 Crazyflie 展示了另一条常见路线:使用 FreeRTOS 任务,再加入从传感器到估计器、控制器和电机的处理流水线。稳定控制文档 和固件源码 展示了这一应用层。

Unitree 则展示了公开接口层。SDK2 Go2 示例 发布低层电机命令并订阅状态,Python SDK 文档说明了 Cyclone DDS 的使用 。这证明了机器人接口可扩展,却不能证明内部未公开的关节控制器使用 FreeRTOS。应区分有文档依据的 SDK 行为与对内部固件的推测。

在四足机器人和无人机中,将本地 RTOS 控制连接到 ROS 2

现在把控制器放进整台机器人。主机可以规划运动,本地控制器闭合反馈环,关节驱动器调节电流。每个循环都应放在能够验证其时序的位置。

一种四足机器人架构将各个循环放在能满足其时序要求的位置

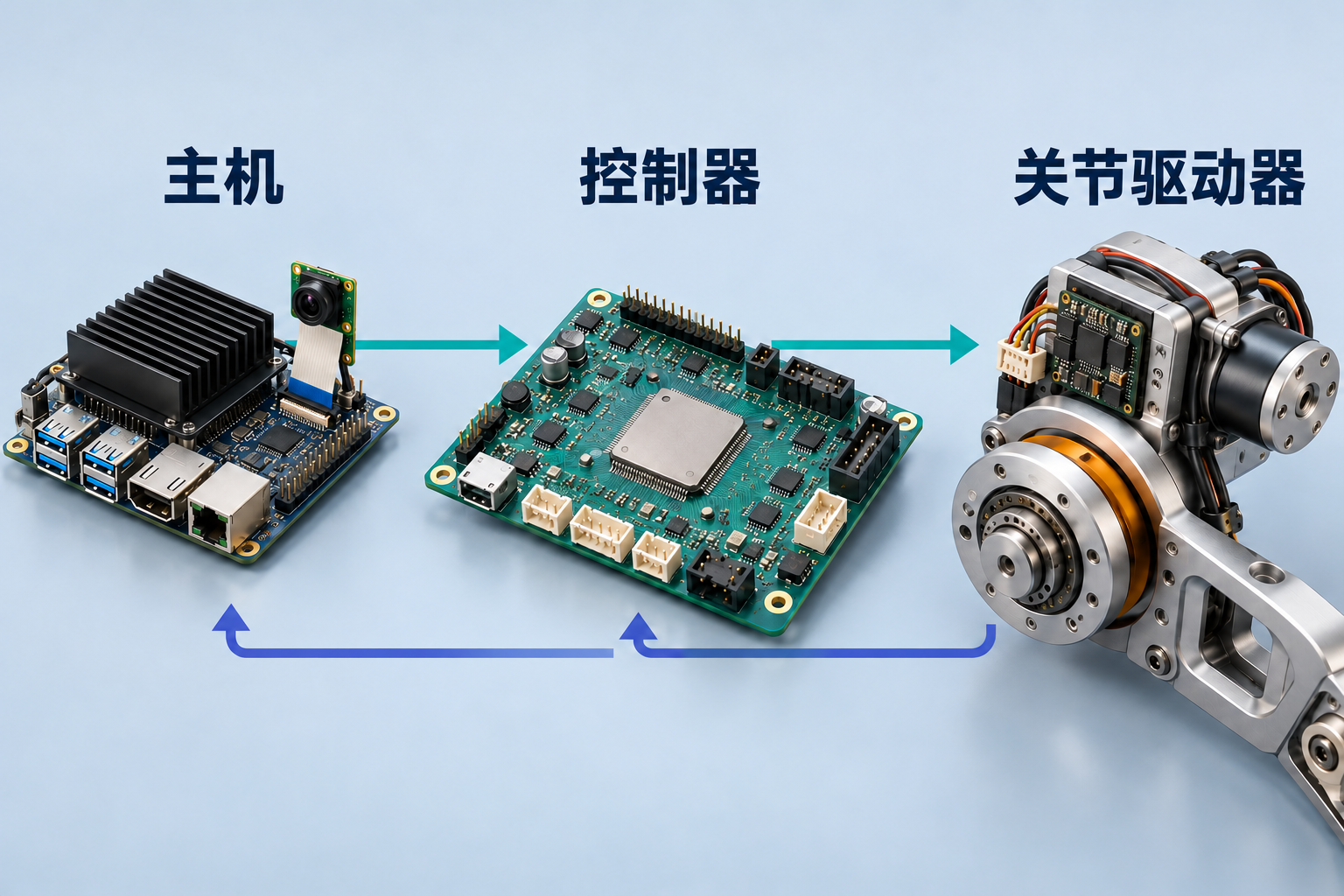

主机向微控制器发送目标值,再传至关节驱动器。青绿色箭头表示输出命令,靛蓝色箭头表示返回的实测反馈。
目标值 →← 实测反馈
主机Linux + ROS 2运动规划
控制器本地 RTOS运行反馈循环
关节驱动器驱动器固件调节电流与功率
箭头表示通信,而非电源接线。这种分工是一项设计选择;经验证的 Linux/PREEMPT_RT 控制也可位于执行器级循环之上。

ROS 2 是中间件,RTOS 是操作系统内核或平台。 两者职责不同,经常配合使用。选定的循环也可以在合适的 Linux/PREEMPT_RT 主机上运行;ROS 2 实时设计讨论 说明了应用层的约束。

Linux 为主机提供进程、摄像头/网络驱动、机器人库和部署工具,因此很适合承担主机工作。PREEMPT_RT 保留这一平台,同时改善内核响应能力。ROS 2 回调仍需合适的执行器/线程策略、耗时有界的工作和预先准备的内存;RT 内核不会自动让每个回调具备实时性。FreeRTOS 则为本地固件提供更小的执行环境,并不能直接承载主机的整套 Linux 软件栈。

先确定时序要求,再选择内核。 视觉或建图主机可能更需要吞吐量和丰富的驱动支持,而由独立 MCU 闭合快速环路。如果 Linux 主机直接承担严格的控制时限,就需要适当的实时配置与端到端验证。PC 可以运行 PREEMPT_RT,但普通桌面工作负载往往不需要那么严格的延迟目标。

按应用选择 · 桌面主机,还是承担时限的控制主机?收益与必须考虑的成本
通用 Linux 主机视觉 · 规划 · UI · 开发平衡响应性、吞吐量和功耗。快速反馈可由独立控制器负责。
Linux + PREEMPT_RT 控制主机具有严格响应要求且经过验证的循环保留 Linux 生态,同时减少内核引起的等待;应用与 I/O 路径也必须做好准备。
PREEMPT_RT 机制与应用权衡
成本或要求产生原因应用决策
可能降低吞吐量IRQ 线程调度和优先级继承锁的管理会增加工作量。测量真实工作负载;不存在通用的额外开销百分比。
更多配置工作任务/IRQ 优先级、亲和性和共享资源相互影响。在网络、存储和系统维护任务同时运行时验证控制。
低优先级任务饥饿风险持续可运行的 RT 线程可能使低优先级工作无法执行。约束执行和阻塞时间。未启用 PREEMPT_RT 时也存在此风险。
能耗权衡某些延迟调优会限制深度空闲状态或频率变化。平衡功耗与散热;仅启用 PREEMPT_RT 并不意味着必须进行这些调优。
驱动假设普通自旋锁和中断执行上下文会发生变化。检查那些假定自旋锁始终禁用抢占的自定义驱动。
PC 可以运行 PREEMPT_RT,其价值取决于时序要求;无论选择哪种内核,都不会自动赋予应用 RT 优先级或时限保证。

这些成本取决于工作负载。IRQ 线程和优先级继承锁会增加管理工作,CPU 分配与驱动假设也需重新检查。禁用深度休眠或频率变化,可能以能效换取更短响应时间;这是调优选择,并非 PREEMPT_RT 自动产生的效果。Canonical 延迟指南 介绍了这些实际权衡。即便使用非 RT 内核,持续占用 CPU 的实时线程也可能让其他工作陷入饥饿。

这种共存也出现在开发者调查中。下面两个类别对应不同的硬件角色,既不是基准测试,也不是对某款 MCU 的推荐。

Eclipse Foundation · 2025 年开发者调查设备角色不同,软件栈也不同
资源受限设备0–100% · 报告使用比例
  • Linux/Raspbian45%
  • FreeRTOS32%
  • 裸机21%
  • Zephyr RTOS17%
  • ThreadX17%
  • ROS 27%
  • Contiki / Contiki-NG5%
  • Huawei LiteOS5%
IoT 网关与边缘节点0–100% · 报告使用比例
  • Linux/Raspbian62%
  • Android23%
  • Windows19%
  • 裸机12%
  • ThreadX10%
  • Zephyr9%
受访者可报告使用多个系统;这些比例不是互斥的市场份额,也不是时限测试结果。分类沿用来源:ROS 2 是中间件,Raspbian 是 Linux 发行版。
图表布局改编自 2025 Eclipse IoT 与嵌入式开发者调查报告,第 15 页。© Eclipse Foundation AISBL and contributors。改编图表采用 CC BY-SA 4.0;数值与分类保持不变。

理解“资源受限”时,应以应用可用的 RAM、闪存、CPU、功耗和 I/O 预算为参照。ESP32 级控制器与 Linux 边缘计算机可能面临不同限制。调查中广泛的 Linux 使用结果,并不能说明桌面 Linux 适合 ESP32。必须针对实际板卡核对内存容量、MMU 支持、驱动和实测循环时序。

飞控中的相同路径IMU 采样 → 姿态稳定 → 电机命令
  1. IMU测量运动
  2. 估计器估计姿态
  3. 控制器计算修正量
  4. ESC驱动电机各相
  5. 电机改变推力
PX4 应用受支持飞控板上的 NuttXArduPilot 应用许多 STM32 目标使用 ChibiOS
飞行应用使用 RTOS 和板级驱动;可选的伴随计算机提供更高层的目标值。

同样的模式也支撑无人机姿态稳定。在受支持的飞控板上,PX4 通常使用 NuttX;ArduPilot 在许多 STM32 目标上使用 ChibiOS。可参阅 PX4 飞行栈概述 、系统架构 和 ArduPilot 移植指南 。

回到四足机器人

现在,我们可以追踪不平整台阶引发的修正,直到它到达关节。内核组织执行,而完整的传感、控制和执行路径决定了修正能否及时到达。

回到不平整台阶的场景一次修正,完整的时序路径。
01感知变化确认采样时间与数据新鲜度。
02使控制任务可运行解除事件或资源等待。
03在时间预算内运行约束干扰与计算时间。
04在截止时间前生效计入传输与驱动器的时间。
真正需要的结果,是整个控制器架构共同支撑的及时物理修正。

设计下一款控制器时,请把一个传感器事件一路追踪到物理输出。明确截止时间,计入每段等待,并在硬件上验证输出生效的边界。

要将控制器用于实际应用,可以了解 VoicePing 的机器人工程方法 ,共同定义硬件、控制接口和验收标准。

分享这篇文章
视频
0:00 0:00
