이 글의 내용
피지컬 AI 하드웨어는 인지를 뻗기, 운반, 접촉, 복구와 같은 동작으로 연결합니다. 이 글에서는 FORTE 로봇 팔 개발 경험을 따라 각 선택이 어떻게 이어지는지 살펴봅니다.
제품 참고 자료는 2026년 10월 16일에 확인했습니다. 그림은 개념도이며, 실제 운전 한계는 선택한 제조사의 사양을 따릅니다.
1. 기계 구조의 기초
우리는 FORTE의 공개 설계 를 선택하고 실제 모터, 마운트, 풀리에 맞춰 형상을 조정했습니다. 프린터 접근 시뮬레이션으로 공구의 접근 방향, 여유 공간, 구조의 조립 적합성을 함께 검토했습니다.
로봇 형태, 작업 공간, 자유도
부품에 닿는 것만으로는 작업이 끝나지 않습니다. 공구의 방향도 맞아야 합니다. 위치와 방향을 함께 나타내는 것이 포즈입니다.
공구 포즈를 이루는 두 요소
위치
위치를 나타내는 세 축: x, y, z.
방향
세 축을 중심으로 한 회전이 방향을 결정합니다.
자유도(DOF)는 로봇 팔에서 독립적으로 움직일 수 있는 관절 운동의 수입니다.
5축·6축·7축의 차이
SO-101
학습·연구용 로봇 팔
일부 포즈 선택은 서로 연동됩니다. 5축으로는 완전한 포즈의 모든 성분을 독립적으로 제어할 수 없습니다. 공구 방향에 제약이 있어도 가능한 작업에 적합할 수 있습니다.
UR5e
Universal Robots · 산업용 협동로봇
6축은 관절 및 작업 공간의 한계 안에서 특이점을 피하면 국소적으로 위치와 방향을 독립 제어할 수 있습니다.
Franka Research 3
Franka Robotics · 연구용 로봇 팔
일곱 번째 축은 팔 자세를 선택할 여유를 더합니다. 공구 포즈를 유지하면서 팔꿈치를 움직여 장애물을 피할 수 있습니다.
이미지 출처: LeRobot · Universal Robots · Franka Robotics (FR3 두 대가 보이며, 각 7자유도).
그리퍼 개폐는 별도의 공구 운동입니다. 팔의 축이 많아진다고 도달 거리가 늘어나는 것은 아닙니다.
작업이 결정하는 작업 공간
팔의 축 수는 포즈의 자유도를 설명합니다. 도달 거리, 공구와 부품의 전체 질량, 접근 각도, 사이클 시간, 여유 공간은 그 자유도를 작업에 어떻게 활용할지, 각 관절에 어떤 하중이 걸릴지를 결정합니다.
형상에서 관절 하중으로
형상, 운반 질량, 운동이 관절 토크와 속도를 결정합니다.
구조, 하중 경로, 엔드 이펙터
도달 거리는 팔이 공구와 부품을 지탱할 수 있을 때 의미가 있습니다. 하중은 그리퍼, 손목, 링크를 거쳐 베이스로 전달됩니다.
- 1부품무게 + 작업 힘
- 2그리퍼접촉 + 유지
- 3손목베어링 + 마운트
- 4팔 링크강성 + 정렬
- 5베이스체결부 + 기반
하중은 접촉부에서 시작됩니다
공구는 이 경로의 첫 연결부입니다. 평행 핑거, 흡착, 적응형 핑거는 부품을 서로 다르게 잡으므로 손목으로 하중을 전달하는 접촉 형태도 다릅니다.
평행 핑거
평행 핑거에서는 접촉 형상, 패드 마찰, 가속도가 유지력을 결정합니다. 파지력 정격은 한쪽 핑거 또는 양쪽 합계를 나타낼 수 있어, 같은 수치라도 실제 유지력은 다를 수 있습니다.
흡착
흡착은 밀봉된 접촉으로 부품을 잡습니다. 표면 밀봉 상태, 유효 면적, 누설, 진공 공급이 유지력을 결정합니다. 밀봉이나 진공 공급이 끊기면 부품이 떨어질 수 있습니다.
적응형·전용 공구
적응형·전용 핑거는 부품에 맞는 접촉 형태를 만듭니다. 순응성, 손상 위험, 공구 질량, 해제 시 여유 공간이 작업 적합성을 결정합니다.
그리퍼에서 손목으로
그리퍼의 하중은 손목으로 전달되며, 베어링, 베어링 자리, 마운트, 체결부가 반경·축방향 하중과 전도 모멘트를 나눠 받습니다. 모터축 베어링의 한계는 이 출력 지지부와 별개입니다.
THK 크로스 롤러 링은 복합 하중 지지의 예입니다. 하네스도 관절과 함께 움직이므로 케이블 배선은 전체 이동 범위의 굽힘 반경, 스트레인 릴리프, 끼임 방지 여유 공간도 고려해야 합니다.
링크를 거쳐 베이스로
손목 이후에는 링크가 하중을 상위 구조로 전달합니다. 단면 깊이, 리브, 지지되지 않은 구간, 베어링 간격이 강성을 결정하고, 재료와 제작 방식은 하중 아래에서 형상을 유지하는 정도를 좌우합니다.
| 제작 방식 | 결과에 영향을 주는 요소 |
|---|---|
| 3D 프린트 폴리머 | 적층 방향, 크리프, 인서트 인발, 예압, 베어링 자리 끼워맞춤. |
| 절삭 가공 알루미늄 | 두께, 기준면, 맞물림 공차, 공구 접근성, 축 정렬. |
형상에서 재현 가능한 부품으로
- 1
편집 가능한 CAD
편집 가능한 CAD는 관절축, 매개변수 형상, 주요 끼워맞춤을 하나의 설계 원본에 담습니다.
- 2
제작 파일
형상은 솔리드 교환용 STEP, 프린트용 메시, 맞물림 및 베어링 자리 공차를 담은 도면으로 제작 단계에 전달됩니다.
- 3
프린트 설정과 끼워맞춤
FORTE 부품의 출력 준비에 사용한 도구: Bambu Studio. PrusaSlicer도 대안입니다. 출력 방향, 서포트, 재료 프로파일, 끼워맞춤 시험편, 후처리가 조립 적합성에 영향을 줍니다.
Bambu Studio와 3MF 프로젝트
3MF는 메시, 단위, 메타데이터를 저장하는 파일 형식입니다. Bambu Lab의 Bambu Studio는 모델, 플레이트 배치, 프린터·필라멘트·프로세스 설정을 프로젝트로 저장합니다. 출력 준비 과정은 보존되지만 설계 원본은 편집 가능한 CAD입니다. 슬라이서별 설정은 다른 앱이나 버전에서 호환되지 않을 수 있습니다.
공구, 부품, 카메라, 마운트, 움직이는 하네스는 무게중심을 바꾸고 관절 토크, 관성, 변형에 영향을 줍니다. 질량과 강성은 구조를 다음의 구동 요구 조건과 연결합니다.
제작 예: SO-101 프린트 부품과 조립 · ALOHA 2 그리퍼와 카메라 배치.
2. 구동과 운동
도달 거리와 운반 질량이 관절 요구 조건을 결정했습니다. FORTE의 스테퍼 기반 구성과 손목 풀리·케이블 검토는 아래의 모터 및 전달기구 비교로 이어집니다.
관절 요구 조건과 전체 액추에이터
구조 하중은 각 관절에서 필요한 토크, 속도, 강성으로 이어집니다. 작업을 반복할 때는 그 출력을 얼마나 오래 유지할 수 있는지도 조건이 됩니다.
작업을 관절 요구 조건으로 구체화하기
관절에서 멀리 떨어진 질량
출력 토크공구, 부품, 링크는 중력, 가속도, 마찰, 접촉을 통해 관절에 하중을 줍니다. 도달 거리가 길어지면 모멘트 암도 길어집니다.
목표 포즈로 이동
속도와 강성궤적 속도가 관절의 이동 속도를 정하고, 강성과 베어링 변위는 정착 과정에서 공구가 처지는 정도에 영향을 줍니다.
같은 사이클 반복
듀티와 열 한계순간 최대 토크와 지속 운전은 같은 관절에 서로 다른 조건을 요구합니다. 냉각과 회복 시간이 최대 토크를 얼마나 자주 반복할 수 있는지 결정합니다.
이 조건들은 하나의 관절 사양으로 이어집니다: 토크–속도 동작점, 연속·최대 출력 지속 시간, 허용 변형, 베어링 하중, 냉각 조건은 모두 관절 출력에서 본 같은 작업의 조건입니다.
완성된 액추에이터의 구성
이 요구 조건은 모터, 전달기구, 지지부, 피드백, 드라이브로 이루어진 전체 액추에이터에 적용됩니다. 폐루프 제어는 측정값에 따라 명령을 조정하며, 정격은 조립된 유닛 전체에 적용됩니다.
연속 운전과 최대 출력 운전
관절을 조합된 모듈로 구매하든 개별 부품으로 조립하든 같은 운전 한계를 고려해야 합니다.
통합형 관절·스마트 서보
적은 인터페이스모터, 기어, 피드백, 전자장치가 서로 맞춰져 있습니다.
여전히 확인할 사항: 듀티, 베어링 모멘트, 프로토콜, 제어 모드, 수리 접근성.
모터 + 감속기 + 드라이브
높은 배치 유연성하중, 배치, 정비에 맞춰 부품을 선택합니다.
여전히 확인할 사항: 정렬, 커플링, 베어링, 엔코더 위치, 튜닝, 열 전달 경로.
참고 자료: Oriental Motor 용량 선정 자료 · maxon 모터 데이터. 중력 하중을 받는 축에는 별도로 설계한 유지 브레이크가 필요할 수 있습니다.
관절 요구 조건에서 모터 선택으로
모터는 액추에이터 안에서 운동을 만들고 전달기구는 그 출력을 바꿉니다. 두 요소가 함께 같은 관절 요구 조건을 충족합니다.
모터 기술
같은 관절 요구 조건에도 서로 다른 모터 종류로 접근할 수 있습니다. 모터, 드라이브, 피드백의 조합이 성능을 결정합니다.
| 판단 항목 | 브러시 DC ↗ | 하이브리드 스테퍼 ↗ | BLDC / PMSM ↗ |
|---|---|---|---|
| 적합한 용도 | 바퀴, 펌프, 경제적인 기어 구동. | 인덱싱·직교축 운동, 중간 속도의 로봇 팔. | 동적 관절, 연속 회전, 토크 제어. |
| 토크와 속도 | 고정 전압에서 속도가 높아지면 토크가 줄고, 기어비가 출력을 결정합니다. | 저속 토크가 큽니다. 고속에서는 인덕턴스와 역기전력이 전류를 제한합니다. 사용 가능 범위는 실측 곡선으로 확인합니다. | 버스 전압 한계로 상전류가 줄어들기 전까지는 전류가 토크를 결정합니다. |
| 효율과 발열 | 브러시·접촉·마찰·권선 손실이 있습니다. 스톨 상태에서는 움직이지 않아도 열이 납니다. | 가벼운 하중에서도 제어된 상전류가 높게 유지될 수 있습니다. 유지 전류를 줄이면 도움이 됩니다. | 동손·철손·인버터 손실이 남습니다. 유지 토크에도 전류가 필요합니다. |
| 정밀도 | 피드백이 필요하며, 백래시와 하중에 따른 변형은 남습니다. | 마이크로스텝은 부드러운 운동과 분해능을 높이지만, 부하 상태의 정확도가 그만큼 높아지는 것은 아닙니다. | 엔코더, 튜닝, 코깅, 감속기, 강성이 정확도를 결정합니다. |
| 피드백 | 엔코더 + 컨트롤러 → 위치·속도 서보. | 개루프는 위치나 모든 탈조를 확인할 수 없습니다. 폐루프는 피드백을 더하지만 복구에도 한계가 있습니다. | 회전자 위치는 정류·토크 제어에 쓰입니다. 영속도 부근에서는 센서리스 방식의 한계가 중요합니다. |
| 비용과 복잡성 | H 브리지를 사용하며, 서보 운전에는 센싱·튜닝·유지보수가 추가됩니다. | 접근하기 쉬운 생태계를 갖췄습니다. 공진, 전류 설정, 가속도가 성능에 영향을 줍니다. | 3상 인버터, 전류 센싱, 정류가 필요합니다. 통합형 관절은 이를 하나로 묶습니다. |
에너지는 어디로 가는가
앞서 본 발열 차이는 모터와 드라이브가 전기 입력을 운동으로 바꾸는 방식에서 비롯됩니다. 데이터시트의 최고 효율은 하나의 동작점을 나타내지만, 로봇 작업은 가속, 이동, 제동, 유지 상태를 오갑니다.
드라이브를 포함한 전기 입력.
↘ 열과 기타 손실
축에서 나오는 기계적 출력.
- 가속
- 이동
- 제동
- 유지·대기
속도가 0이면 축 출력도 0입니다. 하중을 유지하는 동안에도 전력을 소비할 수 있습니다.
제동은 에너지 수지를 바꿉니다. 회생 제동은 에너지 흐름의 방향을 바꿉니다.
사이클에 맞는 모터 선택
- 단순한 구성에 적합한 조건
- 필요한 토크와 속도가 실측 곡선과 열 한계 안에 들어갑니다.
- 주요 한계
- 폐루프 피드백은 위치를 알려 줍니다. 하지만 권선 손실을 없애거나 추가 토크를 만들어 주지는 않습니다.
- 통합 작업의 가치가 있는 용도
- 속도, 지속 운전, 토크 제어, 낮은 감속비의 접촉 특성이 필요한 경우.
- 주요 한계
- 연속 토크는 실제 냉각 조건에 따라 달라집니다. 순간 최대값은 지속 가능한 정격이 아닙니다.
- 적합한 조건
- 브러시 유지보수와 전기 노이즈보다 단순성, 크기, 비용이 중요한 경우.
- 주요 한계
- 감속기를 갖춘 브러시 서보도 선택지이지만, 위치 정확도는 전체 관절에 달려 있습니다.
실제 로봇에 쓰이는 모터 종류
- 스테퍼Oriental Motor OVR ↗
4·5·6축 로봇 팔. 배터리 없는 절대 위치 피드백을 갖춘 αSTEP AZ 모터를 사용합니다.
- 스테퍼ST Robotics R17 ↗
마이크로스텝 하이브리드 모터와 엔코더 감시 기능을 사용합니다. 표준 R17 기준이며 고속 모델은 다릅니다.
- 브러시리스Unitree G1 ↗
제조사 사양상 내부 회전자형 영구자석 동기모터를 사용합니다. 휴머노이드의 운동 및 통합 요구는 탁상형 로봇 팔과 다릅니다.
구조의 예시이며, 같은 조건에서 속도나 듀티를 비교한 것이 아닙니다.
참고 자료: maxon 모터 데이터 · 적응형 마이크로스테핑 · ODrive 제어. 효율과 정확도는 모터·드라이브 시스템과 운전 조건에 따라 달라집니다.
전달기구로 이어지는 조건: 토크–속도 곡선, 전류 한계, 회전자 관성, 피드백 요구 조건.
전달기구와 구동 구조
모터의 토크는 결국 손목에 전달되어야 합니다. 손목 구동 모터를 팔의 상위 링크 쪽으로 옮기면 링크가 지탱하는 질량이 달라지고, 모터와 같은 손목 관절 사이에 전달기구가 필요해집니다.
손목이 모터를 지탱하는 구조
구동부가 손목에 있으므로 상위 관절은 공구와 함께 모터 질량도 지탱하고 가속해야 합니다.
같은 손목을 상위 링크에서 구동
손목 모터를 팔의 상위 쪽에 배치합니다. 케이블이나 벨트가 풀리를 통해 운동을 전달하며, 경로와 유연성도 구동계의 일부가 됩니다.
손목 구동부의 위치만 바뀝니다. 같은 손목 관절에 보라색 테두리를 표시하고 다른 관절 모터는 회색으로 유지했습니다. 질량을 손목에서 멀리 옮기면 상위 관절의 관성에 미치는 영향이 줄지만, 원격 전달기구에는 경로와 유연성이 추가됩니다. 여유 공간, 강성, 정비 접근성도 같은 기계적 경로에서 고려해야 합니다.
배치 다음으로 고려할 감속
모터 위치와 관계없이 관절에는 모터축과 다른 토크와 속도가 필요할 수 있습니다. 감속은 그 관계뿐 아니라 출력 측에 반영되는 모터 관성도 바꿉니다.
직접 구동
감속기 없음손실을 제외하면 모터의 토크와 속도가 관절에 직접 전달됩니다.
낮은 감속비·QDD
작은 관성 증폭백래시, 피드백, 시스템의 안전한 동작도 중요합니다.
높은 감속비
빠른 모터로 느린 관절 구동출력 측으로 환산된 모터 관성과 전달기구의 영향이 중요해집니다.
기어 간극, 탄성 강성, 베어링 하중, 정비 접근성.
모터 재배치, 경로, 장력, 늘어남, 미끄러짐.
기구별 절충점
하중, 로스트 모션, 강성, 효율, 수명이 적합한 전달기구를 결정합니다.
| 드라이브 | 대표 용도 | 적합성을 결정하는 요소 |
|---|---|---|
| 유성 ↗ | 범용 관절, 바퀴, 기성 감속기 활용. | 백래시 등급, 단수, 베어링 용량, 수명. |
| 파동기어 ↗ | 소형·고감속비 위치 제어. | 유연성, 마찰, 플렉스스플라인 피로, 듀티. 작은 백래시 ≠ 무한한 강성. |
| 사이클로이드 ↗ | 하중이 큰 산업용 관절, 충격 하중. | 베어링, 편심 정렬, 정확도, 질량. 프린트 부품은 산업용 내구성을 입증한 근거가 없습니다. |
| 타이밍 벨트 ↗ | 원격 모터, 직선축. | 장력, 맞물림, 풀리 크기, 강성, 여유 공간. |
| 캡스턴·케이블 | 가벼운 말단 기구, 접촉에 민감한 로봇 팔. | 초기 장력, 늘어남, 미끄러짐, 단말 고정, 이동 범위. |
| 직접 구동·QDD | 동적이며 역구동 가능한 관절. | 모터 토크·전류·열 예산과 센싱. QDD는 감속비가 낮고 직접 구동에는 감속기가 없습니다. |
질량이 다시 영향을 줍니다: 손목에 설치한 감속기는 상위 관절의 토크 요구를 높이고, 원격 구동은 경로와 유연성을 추가합니다.
참고 자료: APEX · Harmonic Drive · Nabtesco · FORTE 벨트·캡스턴 · Berkeley 프린트 감속기.
중요한 것은 전체 관절
링크, 마운트, 공구가 하중 경로를 이루며, 피드백이 그 결과로 나타나는 운동을 보여 줍니다.
형상은 개념도입니다. QDD를 나누는 보편적인 감속비 기준은 없습니다. 모터 질량이 상위 관절에서 멀수록 운반 하중과 함께 더 큰 회전 관성을 만듭니다.
3. 실제로 동작하는 로봇
호스트 → Pico 2 → 드라이버 경로는 계획 단계이며, 전원을 켠 시험은 아직 진행 전입니다. 시뮬레이션 에서는 이동식 베이스로 도달 범위를 넓혔지만 사이클 시간도 길어졌습니다. 실물의 정확도와 신뢰성은 아직 측정하지 않았습니다. 전자장치 개발 글 에서 회로, 컨트롤러, 배선, 전원에 관한 판단을 다룹니다.
피드백과 인지
기구가 공구를 움직이고, 피드백은 어떻게 움직였는지 알려 줍니다. 인지는 그 운동을 부품, 지그, 둘 사이의 접촉과 연결합니다.
로봇 팔의 위치 파악
공구가 지그에 접근할 때 엔코더는 관절 운동을 알려 줍니다. 강체로 볼 수 있는 전달기구에서는 모터 각도와 감속비로 출력 각도를 추정할 수 있고, 출력 엔코더는 이를 직접 관측합니다. 어느 쪽도 링크의 휨을 측정하지는 않습니다.
온도 센싱과 이동 기준점은 운동의 운전 한계를 설명합니다. 카메라와 달리 로봇 내부에서 무엇이 일어나는지에 답합니다.
부품과 지그의 위치 찾기
RGB(컬러) 영상은 외관과 특징을 보여 주고, 깊이 정보는 장면의 형상을 더합니다. 픽셀만으로 실제 거리 좌표를 얻을 수는 없으며, 재질·조명·가림이 유효한 깊이 측정을 제한할 수 있습니다. 카메라 위치에 따라 볼 수 있는 시점도 달라집니다.
고정형 카메라
안정적인 전체 시야가림과 베이스 좌표계 정합이 관찰 범위를 결정합니다.
손목 카메라
가까운 세부 모습가까이 볼 수 있는 대신 움직이는 케이블, 핸드아이 보정, 변하는 시점을 고려해야 합니다.
카메라 내부 파라미터는 렌즈와 영상의 기하 관계를 나타냅니다. 핸드아이·베이스 변환은 카메라와 로봇 팔의 관계를 연결하고, 동기화된 타임스탬프는 측정값의 시간 관계를 맞춥니다.
피듀셜 마커는 장면에 고정한 알려진 흑백 패턴입니다. 실제 측정한 크기는 보정된 카메라가 지그의 위치와 방향을 추정하는 기준이 됩니다.
ArUco 패턴으로 기준을 식별하는 방법
예를 들어 OpenCV ArUco에서, DICT_4X4_50은 패턴 그룹의 이름이며 ID 7은 하나의 패턴을 선택합니다. 이는 좌표가 아니라 식별자입니다. 알려진 마커 크기, 흰 여백, 배율을 바꾸지 않은 인쇄, 보정, 조명, 가시성이 추정에 영향을 줍니다.
공구 도착 시 접촉 파악
지그의 포즈는 접촉이 일어나야 할 위치를 나타냅니다. 힘·토크 센서는 국소 하중을 직접 측정하며, 모터 전류 기반 추정에는 모델 불확실성이 포함됩니다. 촉각 센서는 국소 접촉이나 압력 분포를 더합니다. 이후 힘, 비전 또는 다른 독립적인 관측으로 부품이 실제로 안착했는지 확인할 수 있습니다.
VoicePing 로봇 제어 프로토타입은 카메라 입력과 텍스트 지시를 픽앤플레이스로 연결합니다. 같은 페이지에서 이 활용 맥락과 함께 웹캠·LiDAR 실험도 소개합니다.
관측을 뒷받침하는 하드웨어
| 관측 대상 | 제품 예·1차 자료 | 통합 시 판단 사항 |
|---|---|---|
| 관절 각도 | AS5048A · 자기식/SPI | 자석 정렬, 정확도, 모터 측 또는 출력 측 배치. |
| 손목 힘·토크 | ATI Mini45 Titanium | 측정 범위, 과부하, 인터페이스, 공구·중력 보상. |
| 상전류 측정 | TI INA240 · 증폭기 | 션트 + ADC + 모터 모델. 접촉력을 직접 측정하지는 않습니다. |
| 온도 | TI TMP117 · I²C | 열 결합 상태. 보드 측정값은 권선 온도보다 늦게 반응할 수 있습니다. |
| 이동 기준점 | Omron D2F | 정격, 작동력, 오버트래블, 입력 신호 조정. 일반 스위치는 안전 등급 시스템이 아닙니다. |
| RGB 장면 영상 | Pi Camera Module 3 | 렌즈, 초점, 노출, 마운트, 호스트 인터페이스. |
| 근거리 장면 깊이 | RealSense D405 | 측정 거리, 시야각, 재질, USB 대역폭, 마운트. |
| 국소 접촉 형상 | GelSight Mini | 접촉면, 마운트, 탄성체 마모, 처리. 장면 비전을 보완합니다. |
관측 → 포즈 추정 → 운동 → 결과 근거.
분해능뿐 아니라 대역폭과 보정도 중요합니다. 마커 포즈는 기준이며, 전류가 접촉력의 참값은 아닙니다.
전원, 드라이브, 연산

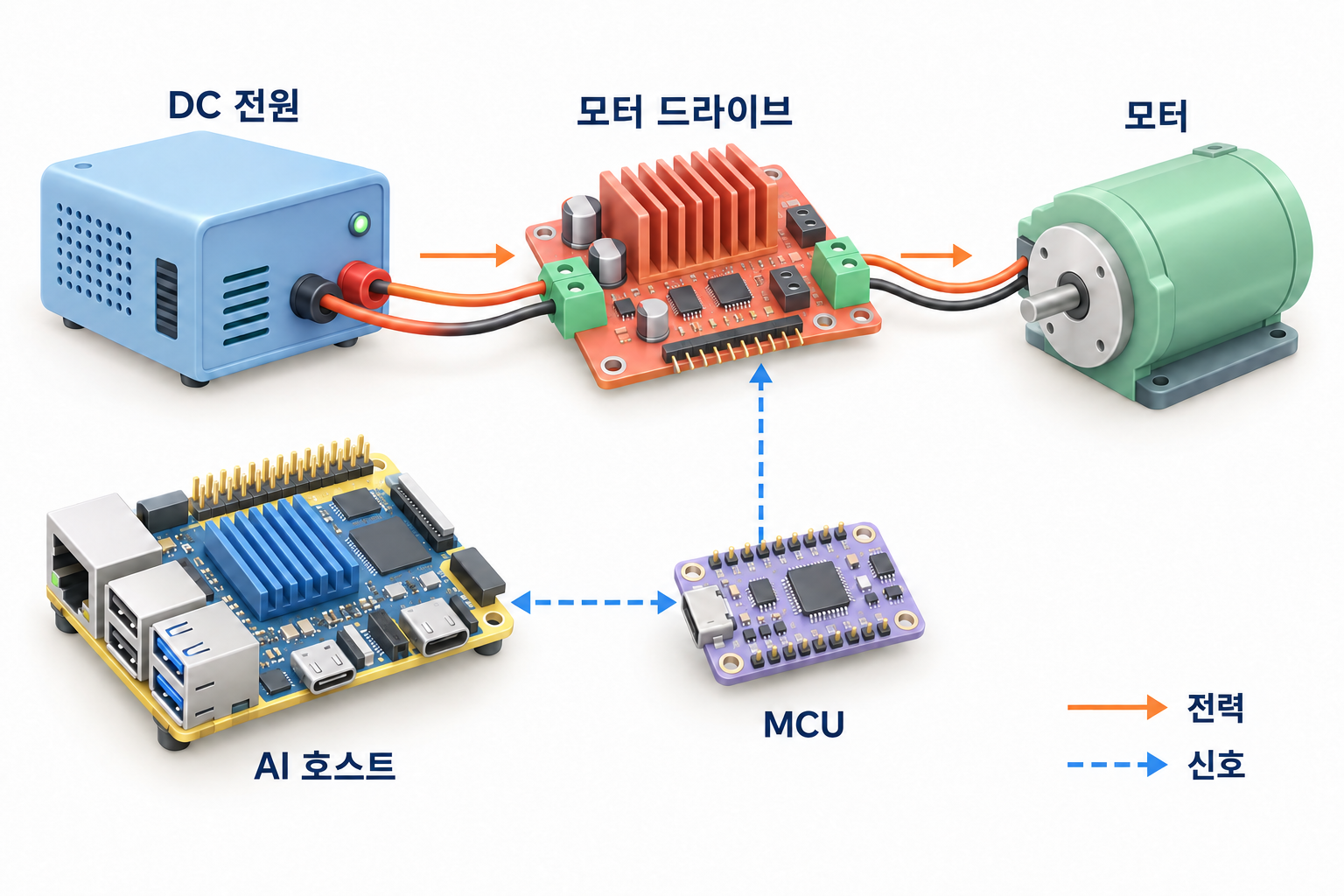

센서와 관절은 하나의 전기 시스템으로 연결됩니다. 전력은 드라이브를 거쳐 모터에 도달하고, 명령과 피드백은 드라이브를 컨트롤러 및 호스트와 연결합니다.
전력은 드라이브를 거쳐 모터로 전달됩니다
| 모터·액추에이터 | 드라이브 예 | 주요 제약 조건 |
|---|---|---|
| 브러시 DC | H 브리지 + 전류 센싱: TI DRV8876. | 버스·스톨 전류, 발열, 보호. 위치 제어에는 엔코더 피드백이 필요합니다. |
| 2상 스테퍼 | 전류 제어 드라이브: Pololu DRV8825. | 상전류 제한, 호환 버스 전압, 냉각, 과도 현상. |
| BLDC / PMSM | 피드백 호환 인버터: ODrive S1. | 버스·전류 한계, 모터 파라미터, 회생 에너지 흡수부. |
| 통합형 버스 서보 | 내장 드라이브 + 제조사 버스. | 전압, 핀 배열, 프로토콜, 동시 동작 수요는 액추에이터마다 다릅니다. |
드라이브의 버스 전압과 전체 사이클의 수요가 전원을 결정합니다. Mean Well LRS-350-24은 공칭 24 V · 14.6 A · 350.4 W인 제품 예시입니다. 가속, 보조 장치, 돌입 전류, 온도 디레이팅, 과부하 동작이 적합성을 결정합니다. 모터 상전류를 단순히 더한 값이 전원 전류가 되지는 않습니다.
제동 시 에너지가 버스로 돌아올 수 있지만 일반적인 전원은 이를 흡수하지 못합니다. S1 문서에는 드라이브당 제동 저항 하나를 사용하도록 명시하며, 저항값·펄스 에너지·듀티·냉각 한계를 지켜야 합니다.
명령이 거치는 서로 다른 세 역할
호스트가 작업을 해석합니다
Pi 5는 Linux, 카메라, 계획, 로그를 담당합니다. 더 무거운 정책에는 실측 지연 시간, 메모리, 전력, 냉각 조건이 뒷받침될 때 GPU 호스트가 적합합니다.
컨트롤러가 로컬 타이밍을 처리합니다
Pico 2와 ESP32는 펌웨어로 타이밍 I/O, 엔코더, step/dir, 버스 브리징을 처리합니다. GPIO는 권선 전력이 아니라 논리 신호를 전달합니다.
드라이브가 모터 출력을 만듭니다
전류 제어는 모터 가까이에서 이루어집니다. 피드백, 튜닝, 제한, 정지 동작은 선택한 드라이브와 제어 모드에 따라 달라집니다.
각 역할은 정격에 맞는 배선, 커넥터, 분기 보호, DC 변환, 스트레인 릴리프로 연결됩니다. Pi 5에는 안정화된 5 V가 필요합니다. 상용 전원 조립에는 외함, 보호 접지, 자격을 갖춘 작업이 필요합니다. 중력 하중은 정지 중에도 유지되어야 합니다.
ROS 2는 메시지를 전달하고, ros2_control은 관절 상태와 명령을 드라이버에 연결합니다. URDF/Xacro는 형상, 축, 한계를 기술하고, MoveIt 2는 모델과 장면을 궤적으로 변환합니다. 실시간 동작은 여전히 하드웨어와 인터페이스에 달려 있습니다.
전자회로와 소프트웨어 인터페이스 더 보기
기존 ESP32의 TWAI에는 외부 CAN 트랜시버가 필요합니다. 칩 종류, 3.3 V 논리, 절연도 고려해야 합니다. Pi의 27 W USB-C 전원은 전원 선택의 참고 자료입니다. 전자장치 개발 글에서 회로와 배선을 더 자세히 다룹니다.
그 밖의 도구: Gazebo / MuJoCo는 시뮬레이션, OpenCV / LeRobot는 비전과 정책, KiCad는 회로도, RoboDK는 오프라인 프로그래밍에 쓰입니다. 모델, 타이밍, 피드백, 오류 처리, OS·드라이버 지원, 라이선스가 사용 가능한 구성을 결정합니다. 개발 문서에는 아직 출시되지 않은 인터페이스가 포함될 수 있습니다.
컨베이어와 기존 설비의 경우, VoicePing의 활용 사례 검토가 하드웨어, 비전, 제어를 같은 작업 흐름으로 연결합니다.
검증으로 이어지는 단계: 이 전력·신호 경로가 작업 성능, 운전 한계, 오류 대응을 측정할 시스템을 정의합니다.
조립, 보정, 검증
운동, 센싱, 전원을 연결하면 원래 작업으로 돌아옵니다. 필요한 사이클 시간과 운전 한계 안에서 부품을 올바르게 놓는 것이 목표입니다.
우리 로봇 팔의 통합 측정 근거는 아직 확보 전입니다. 극성, 피드백, 전류 제한, 지지, 정지 등 벤치 동작과 보정된 관절·공구·카메라 기준이 부하 작업 측정의 기반이 됩니다.
운동에서 측정 가능한 결과로
정확도와 반복 정밀도는 작업 공간과 하중에 따라 달라집니다. 안착, 해제, 복구를 독립적으로 확인한 근거가 운동 측정값을 작업 흐름과 연결합니다.
| 작업에서 확인할 사항 | 결과를 뒷받침하는 근거 |
|---|---|
| 작업 성능 | 배치, 전체 사이클 시간, 안착, 해제. 합의한 한계, 실패, 개입을 함께 기록해야 성공률에 의미가 있습니다. |
| 반복 운전 | 대표 하중과 듀티에서 온도, 드리프트, 마모, 유지력을 부품 한계와 비교합니다. |
| 운전 중단 | 통제된 조건의 명령 손실, 오래된 비전 정보, 걸림을 통해 정지, 중력 하중 유지, 복구를 확인합니다. |
| 다른 개체 제작 또는 수리 | 부품 및 조립·보정 버전 관리, 반복 출하 검사, 교체, 재보정, 정비 시간. |
검증(Verification)은 요구 사항을 충족하는지 확인하는 것이며, 유효성 확인(Validation)은 작업 흐름의 문제를 해결하는지 확인하는 것입니다. VoicePing 로보틱스 개념 검증은 작업을 합의된 성공, 사이클 시간, 개입 기준과 연결합니다.
로봇과 함께 남기는 근거
rosbag2는 타임스탬프가 있는 명령, 상태, 센서 메시지를 기록합니다. 결과 측정값, 한계, 성공·실패 영상, 하드웨어·펌웨어·소프트웨어·보정 버전이 결과의 추적성을 확보합니다.
실제 운영에 투입하려면 위험원 분석, 보호 기능, 신뢰성, 반복 가능한 제조·정비가 추가로 필요하며, 배선·제작·검사·예비품·공급업체 기록이 이를 뒷받침해야 합니다. 데모는 실현 가능성을 보여 주고, 지속적으로 쌓인 근거가 출시를 뒷받침합니다.
원래 작업으로 돌아가기
집기 → 방향 조절 → 안착 → 독립적인 배치 확인.
하드웨어의 이야기는 측정된 작업 결과로 하나가 됩니다.
